Grafen – cud, który utknął na taśmie klejącej

Gdybyśmy mieli stworzyć ranking materiałów, które zebrały najwięcej entuzjastycznych nagłówków w historii dziennikarstwa naukowego, grafen bezapelacyjnie zająłby pierwsze miejsce. Przez niemal dekadę był dyżurnym „zbawcą świata” w artykułach technologicznych. Dziś jednak, gdy zapytamy inżynierów pracujących w Dolinie Krzemowej o to, kiedy grafenowe procesory trafią do naszych komputerów, w odpowiedzi usłyszymy jedynie nerwowy śmiech.

Co poszło nie tak? Dlaczego materiał o tak fenomenalnych właściwościach wciąż tkwi w inżynieryjnym czyśćcu?

Płaski plaster miodu z probówki

Zacznijmy od tego, czym grafen w ogóle jest, bo na papierze (a raczej na ekranach symulacji komputerowych) to istny cud natury. To po prostu węgiel. Dokładnie ten sam pierwiastek, z którego składa się grafit w twoim ołówku i diament w pierścionku zaręczynowym. Różnica polega na architekturze.

Grafen to pojedyncza, dwuwymiarowa warstwa atomów węgla, ułożonych w gęstą, płaską sieć przypominającą plaster miodu. Jest gruby na zaledwie jeden atom. Aby uświadomić sobie jego mikroskopijną naturę, wyobraź sobie, że musiałbyś ułożyć na sobie 3 miliony warstw grafenu, aby uzyskać grubość zaledwie jednego milimetra!

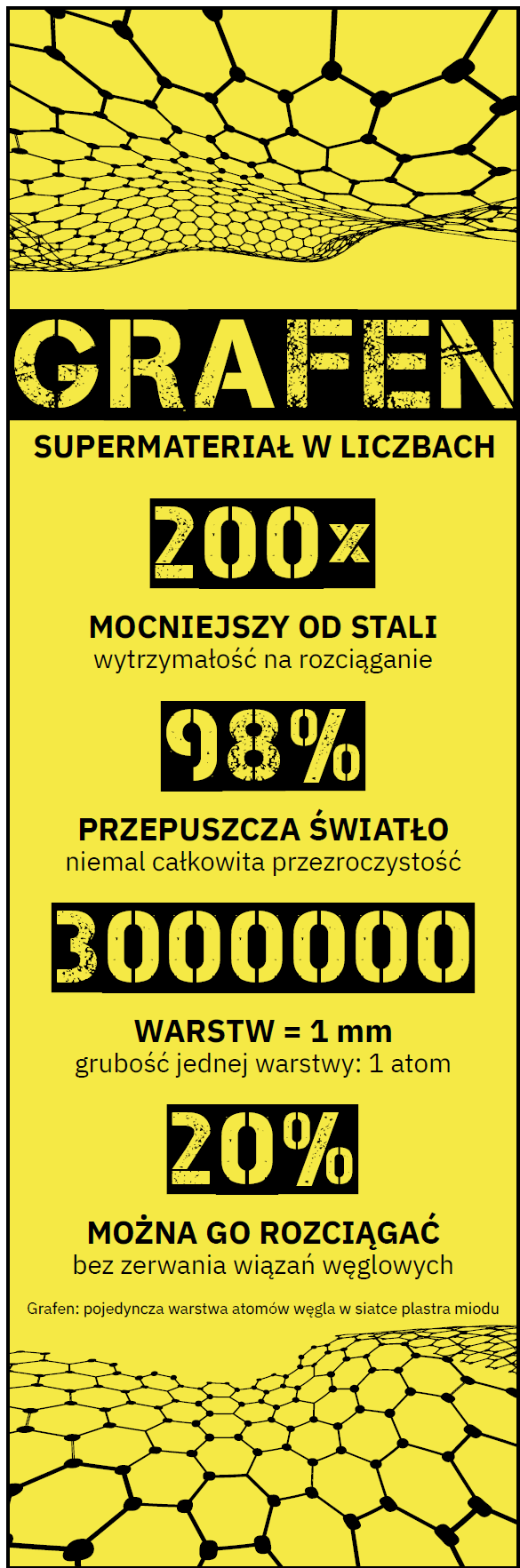

Jego właściwości fizyczne wręcz zaginają wyobraźnię:

• Jest około 200 razy bardziej wytrzymały na rozciąganie niż najmocniejsza stal konstrukcyjna.
• Jest niemal całkowicie przezroczysty (przepuszcza prawie 98% światła).
• Jest niesamowicie elastyczny – można go rozciągnąć nawet o 20% bez zerwania wiązań.
• Przewodzi ciepło i elektryczność znacznie lepiej niż miedź, z której zrobione są kable w twoich ścianach.

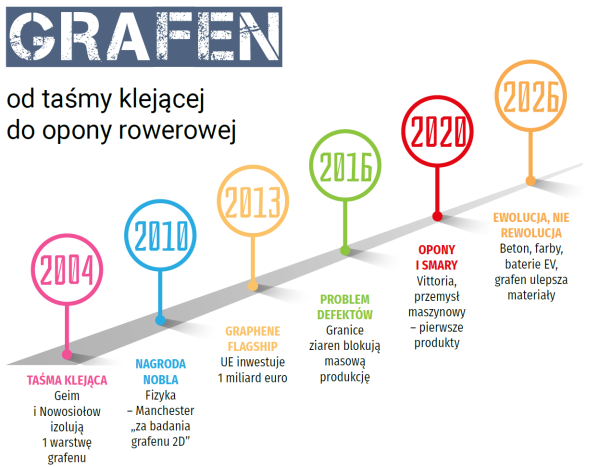

Jak na ironię, ten technologiczny Graal został odkryty za pomocą... zwykłej biurowej taśmy klejącej. Andriej Geim i Konstantin Nowosiołow, nobliści z 2010 roku, po prostu przyklejali taśmę do kawałka grafitu, odrywali ją, a następnie powtarzali ten proces ze złuszczonymi drobinkami tak długo, aż na taśmie została im warstwa o grubości jednego atomu. Metoda genialna w swojej prostocie, ale skrywająca potężny haczyk: taśmą klejącą można wyprodukować mikroskopijny płatek grafenu wielkości ułamka milimetra, idealny pod mikroskop elektronowy. Ale nie zbudujesz tak ekranu do telewizora.

Ściana masowej produkcji: Błędy na granicach

I tutaj dochodzimy do pierwszego gęstego pasma mgły. Odkrycie materiału w laboratorium to jedno. Wyprodukowanie jego nieskazitelnej tafli o powierzchni kilku metrów kwadratowych z prędkością taśmy montażowej to zupełnie inny wymiar inżynierii.

Obecnie najpopularniejszą metodą tworzenia grafenu o większych powierzchniach jest CVD (ang. Chemical Vapor Deposition – chemiczne osadzanie z fazy gazowej). W skrócie: do klosza z próżnią wpuszcza się gazy zawierające węgiel (np. metan), które w wysokiej temperaturze rozpadają się, a atomy węgla osadzają się na miedzianej lub niklowej folii, tworząc grafen.

Gdzie tkwi problem? Atomy węgla osadzające się na folii zaczynają tworzyć wspomnianą „kratkę” (plaster miodu) w wielu miejscach jednocześnie. Powstają małe „wyspy” grafenu, które rosną i ostatecznie się zderzają. Miejsca ich spotkań to tzw. granice ziaren (ang. grain boundaries). Niestety, rzadko kiedy ułożenie atomów z jednej wyspy idealnie pasuje do wyspy obok. Tworzą się skazy, pęknięcia i „zmarszczki”.

Zasada jest brutalna i znana każdemu inżynierowi mechanikowi: łańcuch jest tak silny, jak jego najsłabsze ogniwo. Nieskazitelny, idealny grafen to faktycznie materiał wytrzymalszy od stali. Jednak grafen produkowany na skalę przemysłową, pełen defektów i rozerwanych wiązań węglowych na granicach ziaren, pęka niespodziewanie łatwo. O windzie kosmicznej, której lina miałaby być spleciona z wielokilometrowych wstążek grafenu, na razie musimy zapomnieć.

Krzem kontratakuje, czyli zaginiony most zwodzony

Wytrzymałość mechaniczna to tylko połowa problemu. Prawdziwe pieniądze gigantów technologicznych czekały na następcę krzemu w elektronice. Grafen przewodzi elektrony tysiące razy szybciej niż krzem. Procesory z niego zbudowane mogłyby osiągać taktowania rzędu teraherców (dzisiejsze topowe procesory zatrzymały się na kilku gigahercach) i w ogóle by się przy tym nie przegrzewały.

Dlaczego więc Intel czy AMD nie przerzuciły się jeszcze na układy węglowe? Przez brak jednej, absolutnie krytycznej cechy: przerwy energetycznej (zwanej też pasmem zabronionym).

Każdy komputer opiera się na kodzie binarnym – jedynkach i zerach. Z fizycznego punktu widzenia jedynka oznacza przepływ prądu przez tranzystor, a zero oznacza jego brak. Krzem jest półprzewodnikiem. Oznacza to, że ma wspomnianą przerwę energetyczną – możemy go „zmuszać” do przewodzenia prądu (podając napięcie na bramkę tranzystora) lub go blokować. Działa jak elektryczny most zwodzony: opuszczony pozwala elektronom przepłynąć (stan 1), podniesiony – zatrzymuje je (stan 0).

Grafen natomiast nie ma tej przerwy. Jest przewodnikiem niemal doskonałym. Elektrony pędzą po nim jak po superszybkiej, ośmiopasmowej autostradzie, na której ktoś zapomniał zamontować hamulce i bramki poboru opłat. Grafenowego tranzystora po prostu nie da się „wyłączyć” – nawet bez napięcia na bramce, prąd wciąż przez niego „płynie”.

Fizycy oczywiście próbują sztucznie wytworzyć tę przerwę (np. tnąc grafen w ekstremalnie wąskie nanotaśmy), ale im bardziej modyfikujemy jego strukturę, tym bardziej pogarszamy jego cudowne właściwości związane z prędkością przewodzenia. To klasyczny inżynieryjny pat.

Szara, smarna rzeczywistość

Gdzie więc w 2026 roku znajdziemy ten cudowny materiał? Zamiast zrewolucjonizować świat wielkich paneli i superszybkich układów scalonych, grafen znalazł swoje miejsce jako... domieszka. Mowa tu o tzw. płatkach grafenowych (proszku), który jest o wiele tańszy i łatwiejszy w produkcji niż nieskazitelne folie z laboratoriów.

Producenci dodają grafenowy proszek do włókna węglowego w rakietach tenisowych i nartach, aby usztywnić konstrukcję bez zwiększania wagi. Znajdziemy go w profesjonalnych oponach rowerowych (np. marki Vittoria), gdzie poprawia wytrzymałość na przebicia. Jest świetnym dodatkiem do smarów technicznych, gdzie drastycznie obniża tarcie i zużycie maszyn. Dodaje się go również do farb antykorozyjnych na platformach wiertniczych oraz do betonowych mieszanek w nowoczesnym budownictwie (co zwiększa twardość betonu o niemal 30%!). Coraz częściej pojawia się w nowatorskich matach chłodzących wewnątrz najdroższych smartfonów, świetnie odprowadzając ciepło od nagrzanego procesora.

Podsumowanie: Rewolucja zastąpiona ewolucją

Historia grafenu to doskonałe przypomnienie o cyklu życia każdej nowej technologii. Wkraczamy w fazę, którą analitycy z grupy Gartnera nazywają „płaskowyżem produktywności”. Pierwszy, dziki entuzjazm dawno wyparował. Zrozumieliśmy, że ten cudowny materiał, bynajmniej na razie, nie zastąpi nam krzemu i nie zbuduje wind do gwiazd.

Ale z punktu widzenia inżynierii materiałowej, grafen absolutnie nie jest porażką. Po prostu zamiast błyskotliwej rewolucji, otrzymaliśmy solidną, pracowitą ewolucję. Grafen powoli, po cichu i bez błysku fleszy ulepsza materiały wokół nas – od asfaltu, przez opony, po akumulatory w autach elektrycznych. I to z perspektywy przemysłowej jest prawdopodobnie o wiele cenniejsze niż jakikolwiek nagłówek na portalach technologicznych.

(red)
