IBM NanoStack 0,7 nm (7 angstremów) - przełom w AI. Tranzystory układane pionowo zmieniają wszystko!

Czerwiec 2026 roku przynosi długo oczekiwany przełom w miniaturyzacji elektroniki. IBM oficjalnie zaprezentował technologię NanoStack w skali 0,7 nm (7 angstremów). Przejście z tradycyjnego, płaskiego układania elementów na trójwymiarowe, pionowe stosy tranzystorów to odpowiedź na rosnący apetyt sztucznej inteligencji na moc obliczeniową. Sprawdzamy, jak działa ta architektura i co oznacza dla przyszłości technologii.

IBM po raz kolejny przesuwa granice fizyki krzemu. Po osiągnięciu bariery 2 nm w poprzednich latach, inżynierowie stanęli przed ścianą: dalsze zagęszczanie struktury na płaskiej płaszczyźnie powodowało wycieki prądu i przegrzewanie układów. Rozwiązaniem okazuje się technologia NanoStack 0,7 nm, która zamiast budować „parterowe domki” na płytce krzemowej, wznosi miniaturowe „drapacze chmur”.

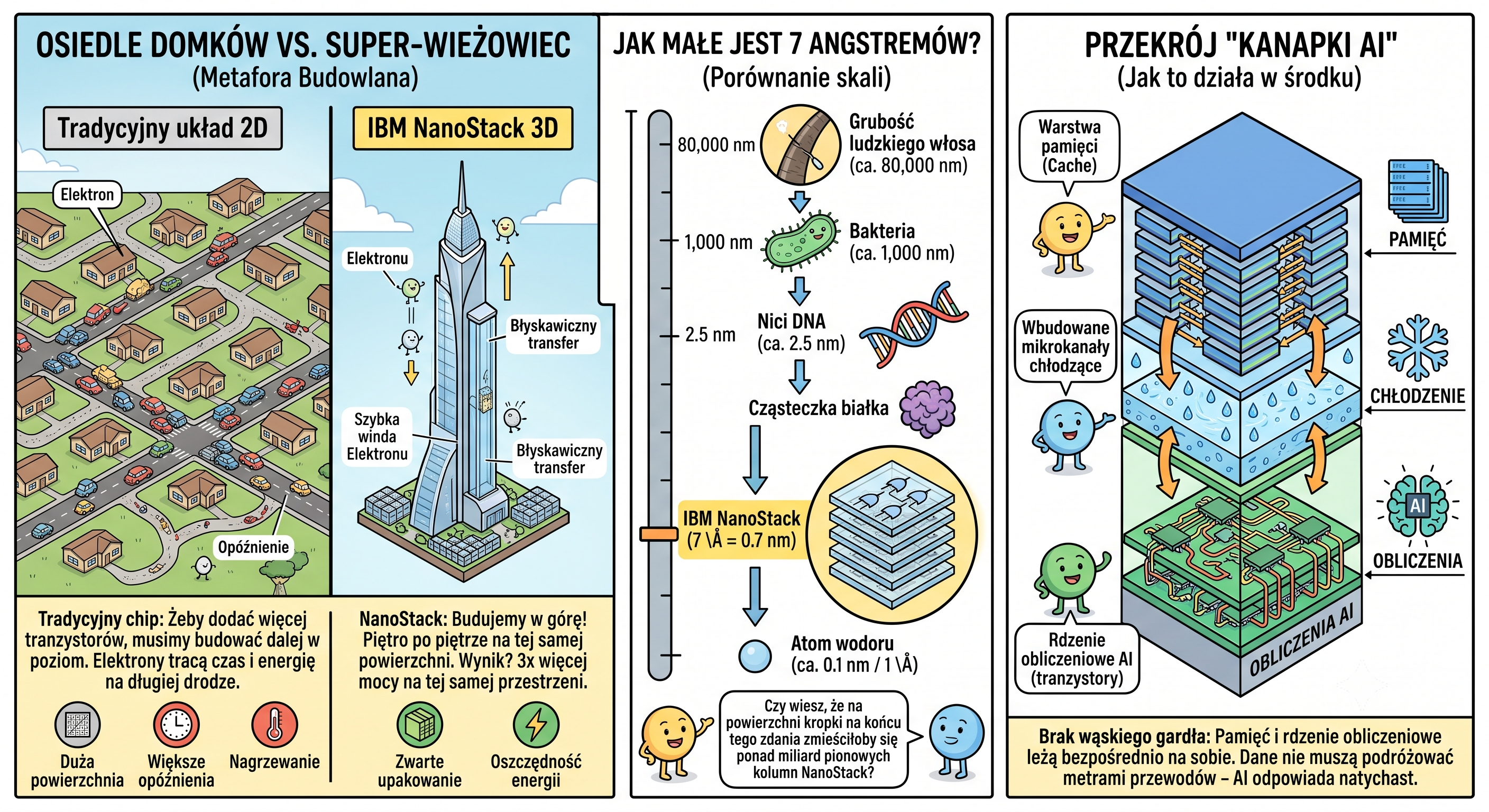

Pionowe układanie tranzystorów - jak to działa?

Jeden angstrem (Å) to zaledwie 0,1 nm – technologia 7 angstremów działa więc w skali porównywalnej z rozmiarem pojedynczych cząsteczek. W tradycyjnych procesach produkcyjnych (takich jak FinFET czy GAAFET) tranzystory układano obok siebie. W architekturze IBM NanoStack bramki tranzystorów są układane bezpośrednio jedna na drugiej w pionowych kolumnach.

Krótsze drogi dla elektronów: Dzięki układaniu w trójwymiarze sygnał elektryczny ma do pokonania znacznie krótszą drogę między bramkami, co drastycznie redukuje opóźnienia (latency).
Oszczędność miejsca: Na tej samej powierzchni płytki krzemowej udaje się upakować nawet trzykrotnie więcej elementów wykonawczych.
Lepsza kontrola cieplna: Systemy mikrokanałów chłodzących wewnątrz struktury NanoStack odprowadzają ciepło bezpośrednio z wnętrza pionowego układu.

Dla wyobrażenia skali: na przekroju jednego włosa ludzkiego zmieściłoby się setki tysięcy takich pionowych kolumn.

Prawdziwe paliwo dla sztucznej inteligencji

Głównym beneficjentem architektury 0,7 nm są układy akceleratorów AI (NPU i GPU nowej generacji). Modele językowe oraz zaawansowane sieci neuronowe wymagają wykonywania miliardów równoległych operacji na macierzach.

Dzięki technologii NanoStack architektura chipów AI zyskuje trzy kluczowe zalety:

Drastyczny skok wydajności energetycznej: Zoptymalizowany przepływ prądu ogranicza straty energii o ponad 60% w porównaniu do układów 2 nm. To kluczowe zarówno dla ekologii wielkich centrów danych, jak i dla czasu pracy baterii w smartfonach.
On-Device AI bez kompromisów: Miniaturyzacja pozwala na umieszczanie potężnych modeli AI lokalnie w małych urządzeniach – od smartfonów, przez roboty edukacyjne, aż po aparaturę medyczną – bez konieczności ciągłego łączenia się z chmurą.
Pamięć zintegrowana w trójwymiarze: Układy NanoStack pozwalają na przeplatanie warstw tranzystorów obliczeniowych bezpośrednio z warstwami pamięci cache, co niemal całkowicie eliminuje tak zwane „wąskie gardło pamięci” (memory bottleneck).

Technologia IBM NanoStack 0,7 nm wyznacza nowy standard na kolejne dekady, pokazując, że dolna granica miniaturyzacji krzemu nie oznacza końca rozwoju mikroelektroniki – oznacza jedynie zmianę kierunku: z poziomu do pionu.
