Pomysłowy Mikołaj

Aby skrócić dystans z Laponii i czas oczekiwania na przyjście Świętego Mikołaja proponujemy wykonanie jego figurki w wersji elektronicznej. Wykonanie takiej dekoracji może być zachętą dla dziecka, któremu chcemy zaszczepić „elektronicznego bakcyla” do rozwijania nowych umiejętności. Brak jakiegokolwiek układu scalonego predysponuje zestaw jako idealny dla początkujących elektroników, uczniów szkół czy uczestników kółek zainteresowań; jednak nic nie stoi na przeszkodzie, aby i starsi stażem zbudowali taką elektroniczną ozdobę.

Opis układu

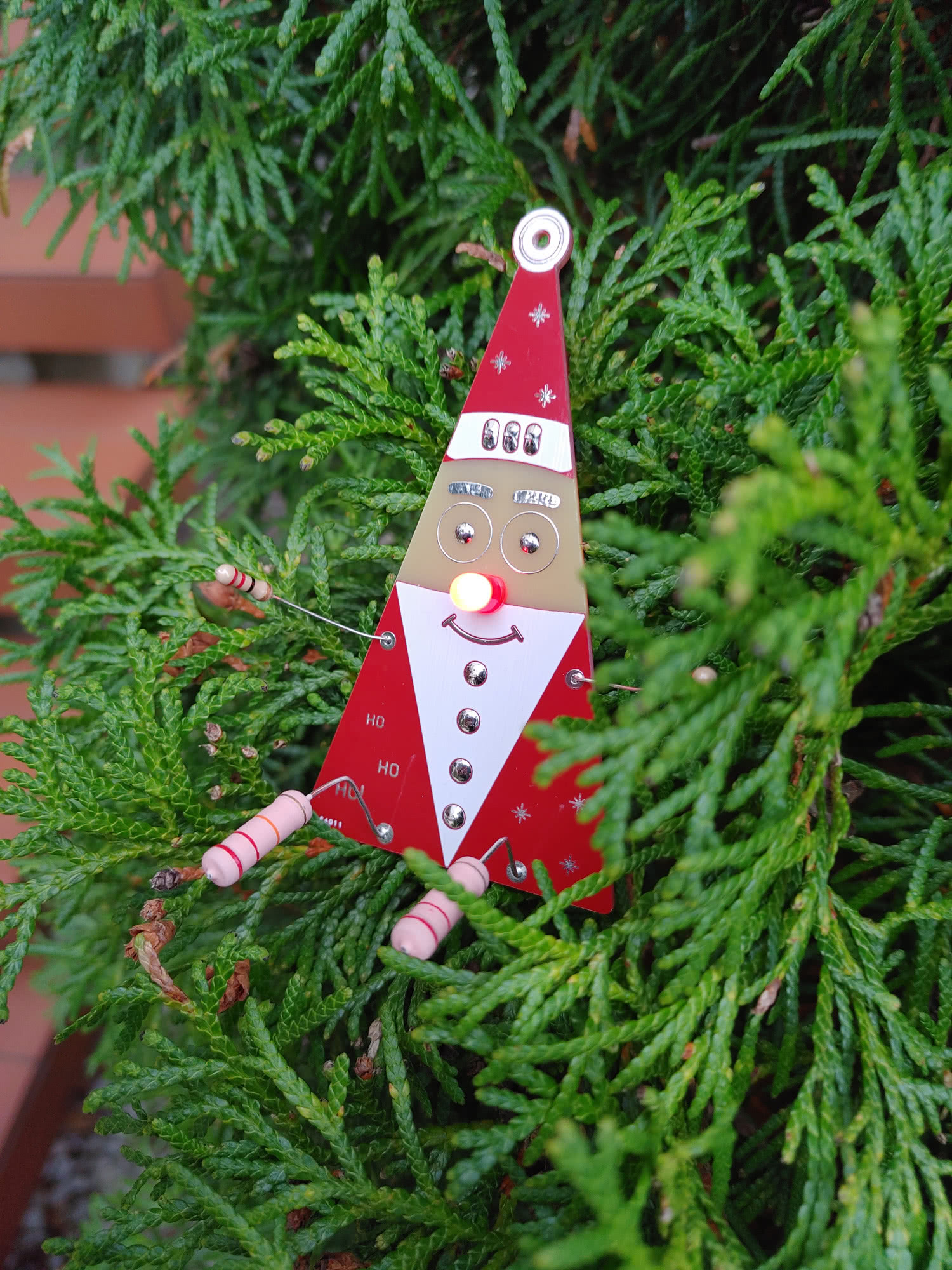

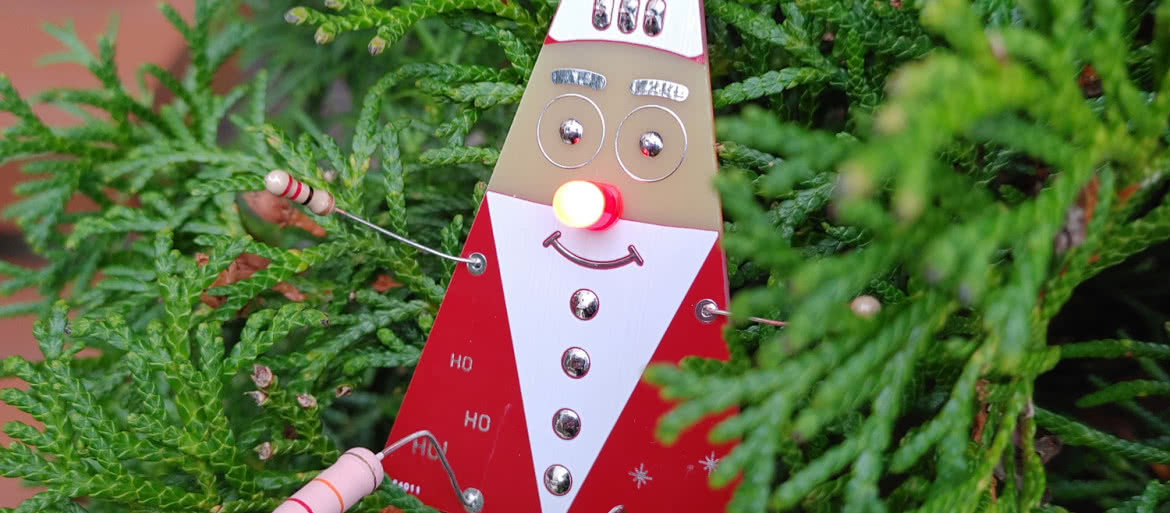

Wszystkie niezbędne atrybuty Mikołaja znajdują się na płytce obwodu drukowanego o wymiarach 48×89 mm nazywanego PCB. Ręce i nogi naszej postaci zostały wykonane z użyciem rezystorów. Aby zróżnicować ich wielkość wykorzystano rezystory mocy 0,5 W oraz 3 W. Dla dopełnienia zabawnego wyglądu Mikołaja, jego nos jest czerwoną migającą diodą LED. Jest to specjalny rodzaj diody elektroluminescencyjnej, która okresowo zmienia swoją jasność, tworząc efekt migania. Za tworzenie tego efektu odpowiedzialny jest wbudowany sterownik w strukturę diody LED. Zawiera on dodatkowo obwód ograniczający prąd płynący przez diodę LED, co pozwala na zasilanie jej bezpośrednio z baterii.

Zmontowana postać Świętego Mikołaja może być oryginalną ozdobą choinki dzięki otworowi do przełożenia „drucika” lub nitki znajdującemu się w pomponie czapki. Odpowiednie wygięcie rezystorów nóg pozwoli Mikołajowi samodzielnie siedzieć, a nawet stać na naszym biurku czy świątecznym stole.
